产品中心 > 直流电源系列 > SCDU系列智能型通信电源
产品概述
SCDU系列智能型通信电源是我公司集多年开发和设备网上运行经验，专为电力部门、邮电部门的通信设备而设计制造的多功能、高性能、智能式一体化电源。该电源系统由交流配电柜、直流配电柜、整流柜、整流?？椤⒓嗫刈爸眉靶畹绯刈榈燃覆糠肿槌?。系统可输出额定电流600A，可配置3-12个（48V/50A）高频整流模块，并内置1-4组蓄电池。本产品适用于中小容量交换局、移动基站、变电站和各种专用通信网。
产品特点
- 标准结构设计，具有优良的通用性；
- 体积小、重量轻，电源系统对机房承重要求低；
- 完善的交、直流侧防雷设计，适应多雷暴地区；
- 超宽输入电压范围，电网适应能力强；
- 采用数字化DSP控制技术，功率密度高；
- 无损伤热插拔，支持在线维护，方便快捷；
- 完善的电池管理功能，有效延长蓄电池的使用寿命；
- 网络化设计，提供多种通信接口，可实现本地和远程监控；
- 触摸式液晶屏中文显示，人机界面友善，操作直观方便；
- 系统采用全隔离技术，系统安全性高；
- 完备的故障?；?、故障告警功能；
- 采用全桥软开关技术，整机效率提高。
使用条件与要求
- 室内使用，且通风良好，安装使用地点海拔≤2000m；
- 设备运行环境温度：-5℃～45℃，设备存贮环境允许温度：-25℃～50℃；
- 环境温度：日平均相对湿度≤95%，月平均相对湿度≤90%，且无凝露现象；
- 设备垂直安装，垂直倾斜度≤5%，安装使用地点无强烈振动和冲击；
- 安装使用地点无强电磁场干扰，外界磁场感应强度≤0.5mT；
- 安装使用地点无导电性尘埃及破坏绝缘的腐蚀性气体；
- 交流输入电压波形为正弦波，电压幅值持续波动范围不超过额定值±15%；
- 交流输入电源频率波动范围不超过额定值5%。
- 注： 使用条件与上述条件不相符时，请与制造商协商解决！

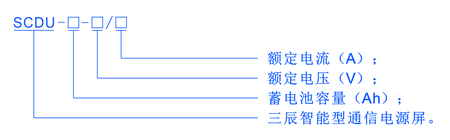

型号说明
技术性能
| 系统规格 | 48V/100A | 48V/200A | 48V/300A | 48V/400A | 48V/500A | 48V/600A |
| 系统容量 | 100A | 200A | 300A | 400A | 500A | 600A |
| 监控装置 | SCJK-48、一个系统配置一台监控装置。 | |||||
| 整流?？? | SCT-48/50、根据实际情况配置3～12台。 | |||||
| 交流配电 | 380V/60A、380V/100A、380V/200A、380V/300A、380V/400A，根据实际情况配置。 | |||||
| 直流配电 | 100A、200A、300A、400A、500A、600A，根据实际情况配置。 | |||||
| 蓄电池组 | 100Ah、200Ah、300Ah、500Ah、800Ah、1000Ah、1200Ah、1500Ah，根据实际情况配置。 | |||||
| 选配件 | 电池架、电池巡检装置。 | |||||
| 性能指标 | 下限 | 典型 | 上限 | 单位 | 注 释 |
| 额定工作电压 | 220 | Vac | |||
| 输入电压范围 | 90 | 220 | 290 | Vac | 三相五线输入相对相380V/相对零线220Vac。 |
| 输入频率 | 45 | 50 | 65 | Hz | |
| 电池输入 | 43.2 | 53.5 | 58 | Vdc |
| 参数 | 下限 | 典型 | 上限 | 单位 | 注 释 |
| 输出电压范围 | 43 | 53.5 | 58 | Vdc | 正极接地 |
| 输出电流范围 | 0 | 600 | A | ||
| 稳压精度 | ±0.5 | % | |||
| 负载调整率 | ±0.5 | % | |||
| 电网调整率 | ±0.1 | % | |||
| 均流度 | ±5 | % | |||
| 输出效率 | 90 | 93 | % | 220Vac 输入 | |
| 峰值杂音电压 | 200 | mV | 带宽为20MHz测量 | ||
| 宽频杂音电压 | 50 | mV | 3.4KHz~150KHz | ||
| 20 | mV | 0.15~30MHz | |||
| 离散杂音电压 | 5 | mV | 3.4KHz~150KHz | ||
| 3 | mV | 150KHz~200KHz | |||
| 2 | mV | 200KHz~500KHz | |||
| 1 | mV | 0.15~30MHz | |||
| 衡重杂音电压 | 2 | mV |
| 参 数 | 下限 | 典型 | 上限 | 单位 | 注 释 |
| 输入过压保护 | 290 | Vac | 可自恢复 | ||
| 输入欠压?；?/td> | 85 | Vac | 可自恢复 | ||
| 输出过压?；?/td> | 58.5 | 59 | 60.5 | Vdc | 锁死 |
| 输出短路保护 | 不带电池情况下可长期短路，可自恢复 |
| 参数 | 下限 | 典型 | 上限 | 单位 | 注 释 |
| 输入-输出 | 2500 | Vac | 1min，无击穿，漏电流≤30mA | ||
| 输入-机壳 | 2500 | Vac | |||
| 输出-机壳 | 1000 | Vac | |||
| 绝缘电阻 | 在正常大气压下，相对湿度为90%，试验电压为直流500V时，电源输入对输出、输入对地、输出对地的绝缘电阻均不低于10MΩ。 | ||||
外形结构
本电源系统采用PED组装式骨架，前后开门、正面设置玻璃门，屏体表面采用喷涂工艺，柜体防护等级IP30。
| 柜体外形尺寸：高×宽×深 | 安装尺寸：宽度方向×深度方向 |
|---|---|
| 2260 mm×600 mm×600 mm | 450 mm×550 mm |
| 2260 mm×800 mm×600 mm | 650 mm×550 mm |
| 注：其中机柜高度为2200mm，眉头高度为60mm，深度包括玻璃门25mm。 | |
