产品概述
GZDW系列微机控制直流电源屏是我公司根据电力系统的需要，并集多年开发和设备网上运行经验而设计、开发、生产的新一代系列化智能化微机控制直流操作电源。本产品适用于电力、石化、冶金、铁路等需要220V/110V直流电源控制的场合，广泛适用于发电厂、水电站以及各类变电站、开闭所和用户变电站中，为断路器分合闸及二次回路中的仪器仪表、继电?；ず凸收险彰魈峁┲绷鞯缭?。
系统特点
- 全模块化设计，简洁、直观，组屏方便，整流?？椴⒘诵?，N+1热备份；
- 超宽的电压输入范围，电网适用性强，可用于环境相对恶劣的场所；
- 整流?？榭纱绮灏?，在线维护方便快捷；
- 整流模块智能控制，输出电压、电流平滑调节；自主均流，稳定性好，均流精度高；
- 设计采用IEC国际电工委员会、UL、EN等国际标准，可靠性与安全性有充分保障；
- 监控系统采用触摸屏或大屏幕液晶汉字显示，人机界面友善、操作直观方便；
- 可通过监控?？榻邢低掣鞑糠值牟问柚?，界面友好操作方便；
- 开放式接口设计，强大的通讯功能，很方便实现与变电站RTU装置或DCS相连；
- 三级集散式监控系统实现对电源系统的遥测、遥控、遥信、遥调、以及无人值守；
- 蓄电池自动管理及?；?，实时自动监测蓄电池的端电压、充电放电电流，并对蓄电池的均浮充电进行智能控制，设有电池过欠压和充电过流声光告警及温度自动补偿功能。
使用条件与要求
- 室内使用，且通风良好，安装使用地点海拔≤2000m；
- 设备运行环境温度：-5℃～45℃，设备存贮环境允许温度：-25℃～50℃；
- 环境温度：日平均相对湿度≤95%，月平均相对湿度≤90%，且无凝露现象；
- 设备垂直安装，垂直倾斜度≤5%，安装使用地点无强烈振动和冲击；
- 安装使用地点无强电磁场干扰，外界磁场感应强度≤0.5mT；
- 安装使用地点无导电性尘埃及破坏绝缘的腐蚀性气体；
- 交流输入电压波形为正弦波，电压幅值持续波动范围不超过额定值±15%；
- 交流输入电源频率波动范围不超过额定值5%。
- 注：使用条件与上述条件不相符时，请与制造商协商解决！

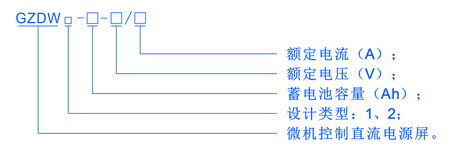

型号说明
技术性能
| 主要参数 | GZDW1型 | GZDW2型 |
|---|---|---|
| 系统类别 | 小容量直流系统 | 中小容量直流系统 |
| 系统制式 | 单相 | 三相四线制 |
| 交流输入电压 | 220VAC±15% | 380VAC±15% |
| 频率 | 45～55Hz | |
| 动力回路 | 可根据需要配置 | |
| 控制回路 | 可根据需要配置 | |
| 闪光回路 | 可根据需要配置 | |
| 电池额定容量 | 17Ah～40 Ah | 40Ah～100 Ah |
| 直流额定电压 | 110VDC 、220VDC | |
| 直流额定电流 | 5A | 10A～20A |
| 浮充电压 | 99～130VDC、198～260VDC | |
| 均充电压 | 110～143VDC、220～286VDC | |
| 纹波系数 | ≤±0.5% | |
| 稳压精度 | ≤±0.5% | |
| 稳流精度 | ≤±0.5% | |
| 均流不平衡度 | ≤±5% | |
| 效率 | η≥90% | |
| 功率因数 | COSΦ≥92% | |
| 通信接口 | RS485 | |
| 防护等级 | 不低于IP30 | |
外形结构
系统由充电柜、馈电柜和电池柜组成，系统容量不大于40Ah 时，可采用充馈电一体柜。系统结构采用PED组装式骨架，前后开门、正面设置玻璃门，屏体表面采用喷涂工艺。
| 柜体外形尺寸：高×宽×深 | 安装尺寸：宽度方向×深度方向 | |
|---|---|---|
| 2260×800×600mm | 650×550 | |
| 2360×800×550mm | 650×500 | |
| 注：深度均不包括玻璃门25mm。 | ||
