PGD9智能交直流一体化电源系统(以下简称一体化电源)充分利用现代电子、计算机、网络、控制及现场总线的技术，将站用交流电源、直流操作电源、电力专用UPS、逆变电源（INV）、通信电源（DC/DC）统一设计，通过一体化监控装置将站用电源各子系统通信网络化，实现站用电源信息共享，建立数字化电源软件平台；通过将站用电源所有开关智能模块化，集中功能分散化，建立数字化电源硬件平台；一体化监控装置通过以太网接口、IEC61850（DL/T 860）规约与上位机系统通信，使站用电源系统成为开放式系统。智能变电站站用电源系统对各子电源系统实行统一管理，优化了作业流程及人力资源调配，减少了设备重复配置，降低了设备投资及运行维护成本。对各电源子系统实施智能控制，高效管理，工作效率大大提高。同时由于减少了蓄电池使用量，降低了对环境的污染，使得其更加符合新型智能化变电站建设的需求。
PGD9智能交直流一体化电源系统(以下简称一体化电源)充分利用现代电子、计算机、网络、控制及现场总线的技术，将站用交流电源、直流操作电源、电力专用UPS、逆变电源（INV）、通信电源（DC/DC）统一设计，通过一体化监控装置将站用电源各子系统通信网络化，实现站用电源信息共享，建立数字化电源软件平台；通过将站用电源所有开关智能?？榛?，集中功能分散化，建立数字化电源硬件平台；一体化监控装置通过以太网接口、IEC61850（DL/T 860）规约与上位机系统通信，使站用电源系统成为开放式系统。智能变电站站用电源系统对各子电源系统实行统一管理，优化了作业流程及人力资源调配，减少了设备重复配置，降低了设备投资及运行维护成本。对各电源子系统实施智能控制，高效管理，工作效率大大提高。同时由于减少了蓄电池使用量，降低了对环境的污染，使得其更加符合新型智能化变电站建设的需求。 PGD9智能交直流一体化电源系统主要应用于发电厂、变电站、电气化铁路、地铁、石化、冶金、大型工矿企业及各类民用建筑等领域，作为所有电力自动化系统、通讯系统、高压断路器、事故照明、继电保护、自动装置、信号装置等使用的交流、直流不间断电源，为变电站电力设备提供稳定、高质量的电源，是变电站安全可靠运行的保障。是无人值守变电站、智能化变电站进行网络化管理并实现系统全参数在线检测功能的理想解决方案，是发电设备和输变电设备的“心脏”，是推动国家坚强智能电网建设的基础设备。

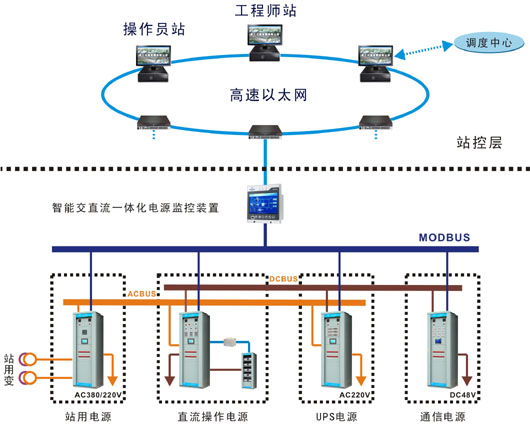

PGD9智能交直流一体化电源系统是将站用交流电源、直流操作电源、电力专用UPS电源与电力专用逆变电源（INV）、通信用直流变换电源（DC/DC）等设备按一体化设计，共享直流电源的蓄电池组、共享直流动力母线、实现统一监控和管理的电源系统，该系统以直流操作电源为核心，是直流操作电源与电力专用UPS、INV 和通信DC/DC其中任一种及一种以上电源所构成的组合体。典型的智能交直流一体化电源系统方案如图1所示。
| 交流额定输入电压 | 三相：380V± 15 %；单相：220V± 15 % |
| 交流额定输入频率 | 45～55 HZ |
| 直流额定输出电压 | 50V、115V、230V |
| 直流标称输出电压 | 48V、110V、220V |
| 交流额定输出电压 | 三相：380V；单相：220V |
| 交流额定输出频率 | 50HZ |
| 直流额定输出电流 | 5、10、15、20、30、40、50、60、80、100、160、200A |
| 电池额定容量 | 30Ah～3000Ah |
| 交流额定输出容量 | 单相：1、2、3、5、7.5、10、15、20、25、30KVA |
| 三相：7.5、10、15、20、30、40、50、75、100、125KVA |
本电源系统机柜采用GGD基础骨架，框架轻巧、组合方便，配以钣金前后门，侧面扣防火板或侧板。前门为单开门、后门为双开门、正面设置玻璃门，屏体表面采用喷塑工艺，具有刚性好、美观、安全的特点。柜体防护等级IP30。
| 柜体外形尺寸：高×宽×深 | 安装尺寸：宽度方向×深度方向 | |
|---|---|---|
| 2260×800×600mm | 650×550 | |
| 2360×800×550mm | 650×500 | |
| 注：深度均不包括玻璃门25mm。 | ||
