产品概述
PGD2免维护直流电源屏是我公司采用领先技术研制的直流电源装置，主要用于电力系统中第发电厂、水电站合各类变电所，作为断路器第分、合闸及二次回路中的仪器、仪表、继电?；さ戎绷魃璞负鲜鹿收彰饔玫?⒈系统关键元件采用高质量第进口名牌器件;⒉设有自启动功能，保证交流失电回复供电时能自动恢复正常运行；⒊自动实现均浮充切换；⒋母线电压可进行多级或无级调压。
工作原理
两路三相四线制市电以工作备用方式运行，I路电源为主供电路，II路电源为备用供电回路，可自动切换互为备用。整流器设合闸整流器一台、充电整流一台、控制整流器一台（可作为备用充电整流器用）。

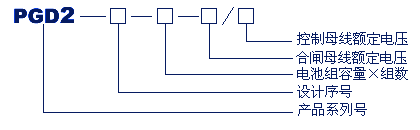

型号说明
系统参数
| 三相四线制 | |
| 三相电压 | AC 380V ± 15 % |
| 频率 | 45～55 HZ |
| 直流额定电压 | 220V | 110V |
| 直流额定电流 | 控制8～200A | 动力120～400A |
| 浮充电压 | 220V +30%/-20% | 110V +30%/-20% |
| 均充电压 | 220V +30%/-20% | 110V +30%/-20% |
| 纹波系数 | 均充 < 0.3% | |
| 稳压精度 | < ±0.5% | |
| 稳流精度 | < ±0.1% | |
| ?；ざ鞯缪咕?/td> | < ±0.1% | |
| 输出对地 | 2KV AC | 漏电流≤30mA | 历时1min | 无闪络、无击穿 |
| 输入对地 | 2KV AC | 漏电流≤30mA | 历时1min | 无闪络、无击穿 |
| 输出对输出 | 2KV AC | 漏电流≤30mA | 历时1min | 无闪络、无击穿 |
系统噪声: <=55dB
外形结构
本电源系统采用GGD组装式骨架，前后开门、正面设置玻璃门，柜体防护等级IP30
| 柜体外形尺寸：高×宽×深 | 安装尺寸：宽度方向×深度方向 |
|---|---|
| 2260×800×600mm | 500×548 |
| 2360×800×550mm | 500×548 |
| 注：深度均不包括玻璃门25mm。 | |
