产品概述
在解决了开关器件性能的稳定性和高频开关耗损及传导和辐射干扰等一系列工艺和理论问题后，功率电源的高频化走向了市场，高频电源成为一种新兴的、在技术上和工艺上都已趋向成熟的新产品，与传统的相控电源、线性电源相比，具有明显的优势，极具市场竞争力。
- 体积小、重量轻
- 纹波低：< 0.3 %}
- 精度高：< 0.3 %
- 噪音?。?lt; 45 dB
- 动态性能好：过程时间< 10 ms
- 扩展性好：模块可并联使用
PGD6直流电源是一种成熟的高频电力综合电源，在结构上采用?？榛哂嗌杓莆?n+1，根据实际运行情况，可由以下功能单元的全部或部分有机组合而成。
- 中央监控单元
- 高频整流单元
- 母线调压单元
- 馈线单元
- 蓄电池监测单元及蓄电池组
- 通信电源单元
- 逆变单元
- 交流进线单元
使用条件与要求
- 环境温度不高于+40℃、不低于-10℃且在24h内平均温度不高于+35℃
- 相对湿度在+40℃时不超过50%，温度较低时允许有较高的相对湿度
- 安装地点海拔高度不超过2000m
- 无导电、无爆炸尘埃、没有腐蚀金属和破坏绝缘的气体和强烈振动和冲击的场合
- 注： 超过上述 范围请订货前说明另行设计

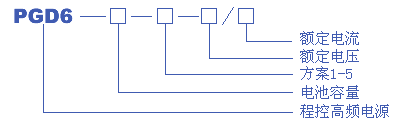

型号说明
系统参数
| 电压 | AC 380V ± 15 % | AC 220V ± 15 % |
| 频率 | 45～55 HZ | 45～55 HZ |
| 直流额定电压 | 220V | 110V |
| 直流额定电流 | 控制8～600A | 动力120～1000A |
| 浮充电压 | 220V +30%/-20% | 110V +30%/-20% |
| 均充电压 | 220V +30%/-20% | 110V +30%/-20% |
| 纹波系数 | 均充 < 0.3% | 浮充 < 0.1% |
| 稳压精度 | < ±0.3% | |
| 稳流精度 | < ±0.3% | |
| 保护动作电压精度 | < ±0.3% | |
| 输出对地 | 2KV AC | 漏电流≤30mA | 历时1min | 无闪络、无击穿 |
| 输入对地 | 2KV AC | 漏电流≤30mA | 历时1min | 无闪络、无击穿 |
| 输出对输出 | 2KV AC | 漏电流≤30mA | 历时1min | 无闪络、无击穿 |
外形结构
本电源系统采用GGD组装式骨架，前后开门、正面设置玻璃门，柜体防护等级IP30
| 柜体外形尺寸：高×宽×深 | 安装尺寸：宽度方向×深度方向 |
|---|---|
| 2260×800×600mm | 650×548 |
| 2360×800×550mm | 650×548 |
| 注：深度均不包括玻璃门25mm。 | |
